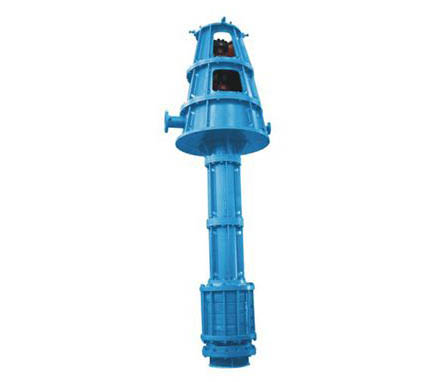

JLDTN型立式多级筒袋式小机凝结水泵

发布时间:2017-3-29 20:58:06 点击量:
JLDTN型立式多级筒袋式小机凝结水泵

1、概述

 JLDTN型立式多级筒袋式小机凝结水泵是一种特殊的多级离心泵,是我公司根据市场需求自主开发、精心设计的高效节能产品,具有效率高、汽蚀性能好、结构先进、使用寿命长和安装维护方便等显著特点。适用于输送电厂凝结水及类似于凝结水的其它液体。

1.1 性能范围

转速: 1480 r/min

流量:120~2200m3/h

扬程:36~500m

1.2 工作条件

介质温度:≤80℃,特殊材质可达到120℃

旋转方向:从驱动端看,逆时针方向旋转。

1.3 型号意义

200JLDTN-485

200——出口直径200mm

JLDTN——立式多级筒袋式小机凝结水泵

485——设计点扬程485m

2、结构说明

2.1整体结构:

水泵为立式双层壳体结构,单基础安装。首级叶轮为单吸或双吸形式,次级叶轮为单吸形式。水泵吸入口可位于基础之下,也可位于基础层之上,出口在基础之上,二者可呈90°、180°等角度布置。可整体抽出内壳体部分进行维护和检修。

泵的轴向推力和转子重量由水泵本体承受,泵与电机采用弹性联轴器联接。

从电机端看泵为逆时针方向旋转。

2.2结构组成

2.2.1外筒体

外筒体是由优质碳素钢板或不锈钢板焊接成的圆形筒体部分,吸入口位于基础层之下时,吸入口开在外筒体上。外筒体为泵的外层压力腔,可将液体稳定的引入吸入喇叭口。常温泵工作时腔内处于真空状态,高温泵工作时腔内处于正压状态。

2.2.2泵转子

泵转子是水泵的核心工作部分,由叶轮、泵轴、键、轴套、挡套等零件组成,首级叶轮加大进口过流面积,以提高水泵的抗汽蚀性能。

叶轮:叶轮通过高速旋转将原动机的机械能转换为水的能量。

泵轴:主要传递扭矩,通过弹性联轴器与电机联接。

泵轴与叶轮通过键和圆螺母联接,键传递扭矩,圆螺母进行轴向定位。

泵轴与泵轴之间用套筒联轴器联接,对中性好,装拆方便。

2.2.3吸入喇叭口

吸入喇叭口将外筒体中的水均匀、稳定地导入首级叶轮,其内部设有通过筋片连接的导轴承室。导轴承、首级叶轮密封环装于吸入喇叭口内。吸入喇叭口通过螺柱螺母与进水段相联接。

2.2.4导叶

    导叶的作用是将液体的动能转化为压能并以最小的损失将流出叶轮的液体导向下一级叶轮或出水段。导叶套装于导叶内。

2.2.5中段

导叶装于中段内,各中段间通过止口定位、与进水段和出水段通过穿杠紧固。各次级叶轮密封环装在该零件内,中段的凸台防止导叶转动。

2.2.6出水段、扬水管

将泵内液体均匀地引出,导轴承装于其内。

2.2.7出水弯管

出水弯管由直管段、横管段、支撑板等焊接而成,当吸入口在基础层之上时吸入口就开在出水弯管上,上主轴从该部分中心穿过。从扬水管流出的液体经过该部分后水平进入泵外压力管道。出水弯管上设有脱气口,以便将外筒体内的气体排至凝汽器内或泵本体外。电机座安装于出水弯管上,轴封部分和平衡装置装于出水弯管内。

2.2.8导轴承

导轴承起径向支承泵轴的作用,润滑液为泵自身输送液。

2.2.9机械密封部件

水泵可采用集装式机械密封,机封与机封函体连接,需接冲洗水,水源可以外接冷却水,也可以从泵出水母管引出。

2.2.10推力轴承部件

水泵采用深沟球轴承和推力调心滚子轴承承受残余部分轴向力,稀油润滑,冷却管外接也可以从泵出水母管引出冷却水进行冷却,转子提升时用推力轴承部件中的调整螺母调整。

2.2.11联轴器部件

泵两轴之间采用套筒联轴器联接,泵转子与电机之间采用弹性联轴器联接。
