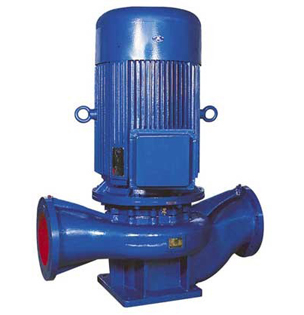

ISG管道离心泵

发布时间:2017-3-29 19:40:13 点击量:
ISG管道离心泵

ISG、IRG、GRY、IHG、YG系列单级单吸立式管道离心泵,采用IS型泵性能参数,水力模型。机泵一体,进出口径相同且位于同一水平线上,轴封采用机械密封。

1、ISG型管道泵适用于供暖及空调系统冷热水循环、高层建筑给水、消防管路增压、远距离输水、工业生产工艺循环增压、园林喷灌,介质为清水或物理、化学性质类似于清水的其它介质。介质温度不超过80℃。

2、IRG型热水管道离心泵主要用于暖房、锅炉、浴室冷热水循环,各行业的无腐蚀性热水增压循环。介质温度不超过150℃。

3、GRY型高温管道离心泵主要用于锅炉给排水循环、冷热水循环、采暖等行业输送无腐蚀性高温液体。介质温度不超过200℃。

4、IHG型化工管道离心泵主要用于化工、环保、食品酿造、制药、造纸、轻纺等行业增压、输送化学腐蚀性液体。介质温度不超过100℃。

5、YG型管道油泵用于输送不含固体颗粒,粘度小于120厘米的无腐蚀性油类和石油产品。



型号意义

例:ISG80-160(D)A

80—泵进出口直径为80mm

160—叶轮名义外径为160mm

D—类别,D表示低转速;I表示流量分类(无标示表示基本型)

A—叶轮外径切割代号

ISG—单级单吸清水管道离心泵

IRG—单级单吸热水管道离心泵

GRY—单级单吸高温管道离心油泵

IHG—单级单吸化工管道离心泵

YG —单级单吸管道离心管道油泵



性能范围(设计点)

流量:5.6~720m3/h

扬程:5~125m

最大工作压力:1.6MPa(200及以下口径),1.0MPa(200以上口径)

进口压力≤0.3Mpa(超过0.3Mpa时订货应注明)



结构特点

ISG系列管道泵进出口大小相同且在同一水平方向,互为180°。泵的主要零件有泵体、泵盖、叶轮、密封环、电机支架等,泵和电机同轴,轴封采用优质机械密封。从电机端看,泵为顺时针方向旋转。
