XBC/XBD-LC型立式长轴消防泵

发布时间:2017-3-29 19:30:20 点击量:

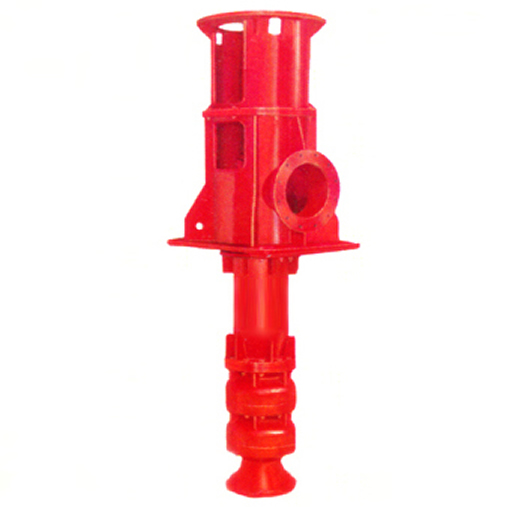

XBC/XBD-LC型立式长轴消防泵

XBC/XBD-LC型立式长轴消防泵系单吸、多级导叶式水泵,该产品根据变电站、油库、石油码头、石油钻井平台等重点防火单位缺乏大量自来水供应,占地面积小的特点,采用国内外优秀的水力模型和先进的结构设计理念开发,具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。

性能范围

流量:10-400L/s

扬程:16—172m

型号说明

XBD/XBC-LC12/100-A

 XB--立式长轴消防泵

 D--驱动设备标志(D为电动机,C为柴油机)

 LC--长轴型水泵

 12--设计出口压力(0.1MPa的倍数值)

 100--设计流量(l/s)

 A--叶轮切割标记

   结构特点

XBC/XBD型立式长轴消防泵的吸入口垂直向下,出口水平,免抽真空启动;从电机或直角齿轮箱端俯视,水泵转子部件逆时针方向旋转,主要特点有:

1、安装方法:

一般水泵机组安装在同一基础层上。

2、出水口位置:

       一般情况下,出水口位于基础层之上,如用户需要也可位于基础层之下。

3、轴向推力的承受方式:

 1)、水泵采用普通立式电机驱动时,水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。

2)、水泵采用带推力轴承的立式电机驱动时,水泵转子的重量及轴向推力由电机内的推力轴承承受。

3)、水泵采用直角齿轮箱传动时,水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。

4、导轴承的润滑方式:

自润滑:若水泵所输送的介质为清洁的液体,导轴承可直接利用输送的介质进行润滑。

外接压力水润滑:若水泵所输送的介质中含有少量杂质,则需要从外部接入清洁的压力水来润滑(水泵带自闭式密封系统,水泵停机后,自闭式密封系统可防止杂质进入导轴承)。

5、推力轴承的润滑:

推力轴承一般采用稀油润滑(小型泵也可采用油脂润滑)。轴承体外部可设置冷却夹套,通以冷却水冷却油温。

6、水泵及电机联轴器:

    弹性联轴器:若轴向推力由水泵承受,则水泵与电机采用弹性联轴器联接。

刚性联轴器:若轴向推力由电机承受,则水泵与电机采用刚性联轴器联接。

7、配用动力:

   1)、配用普通立式电机直联驱动。

   2)、配用带推力轴承的立式电机直联驱动。

   3)、配用柴油机通过直角齿轮箱变速驱动。

   4)、配用卧式高速电机通过直角齿轮箱变速驱动。
